![](images/23/23_genchi_pic1_senjouzan01.jpg)

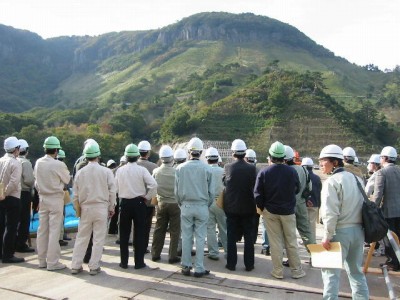

船上山ダム右岸側での現場説明 上方に船上山(616m)を望む
![](images/23/23_genchi_pic1_senjouzan02.jpg)
右岸側での説明を受ける
![](images/23/23_genchi_pic1_senjouzan03.jpg)

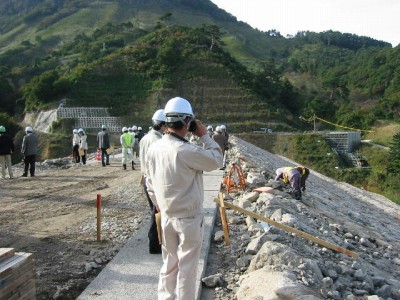

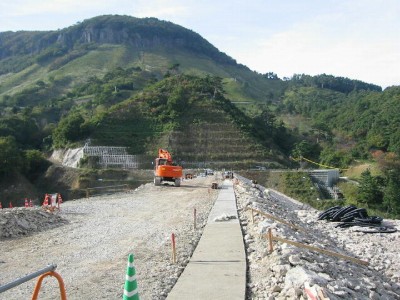

右岸天端より左岸を望む
![](images/23/23_genchi_pic1_senjouzan04.jpg)
下流法面リップラップ状況
![](images/23/23_genchi_pic1_senjouzan05.jpg)

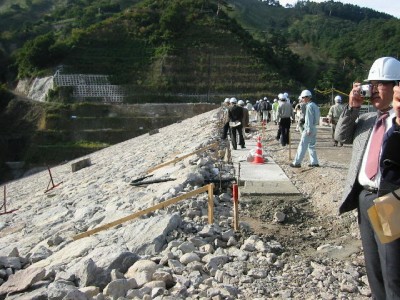

上流法面リップラップ状況
![](images/23/23_genchi_pic1_senjouzan06.jpg)

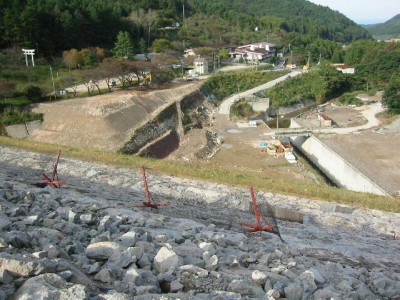

ダム下流法面 最下段の小段は緑化している
左岸側に広場を盛土(堤体とは構造上分離している)

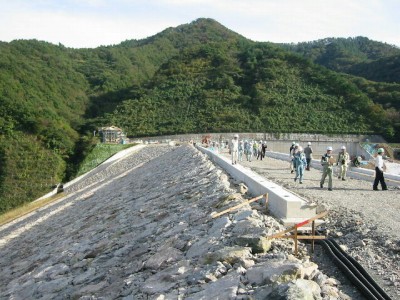

![](images/23/23_genchi_pic1_senjouzan07.jpg)

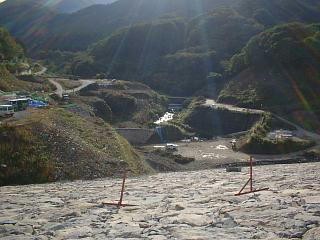

左岸天端より右岸を望む
![](images/23/23_genchi_pic1_senjouzan08.jpg)
ダム天端より上流を望む

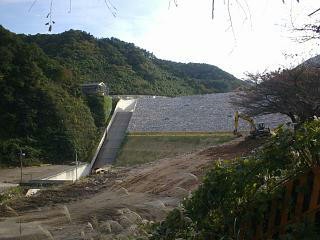

![](images/23/23_genchi_pic1_senjouzan09.jpg)
左岸下流より堤体を望む
左岸展望台での現場説明
![](images/23/23_genchi_pic2_kodamata02.jpg)

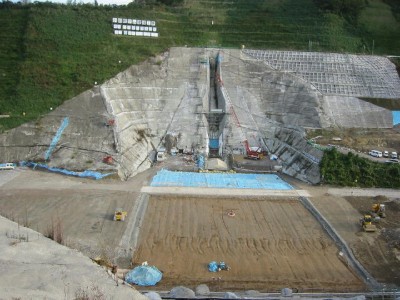

左岸より右岸を望む

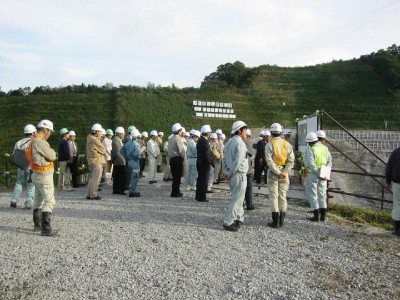

コア盛立を8月に開始しコア高5m盛立済み。右岸アバットは2年前に泥粒堆積物出現し、工事を中断して切り直しを行った。
![](images/23/23_genchi_pic2_kodamata03.jpg)

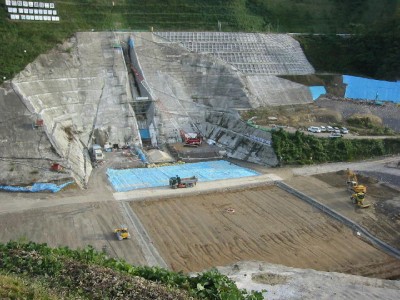

右岸アバット部 監査廊施工中
![](images/23/23_genchi_pic2_kodamata04.jpg)

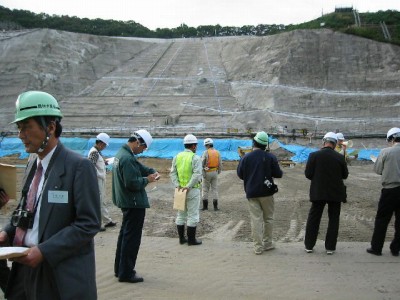

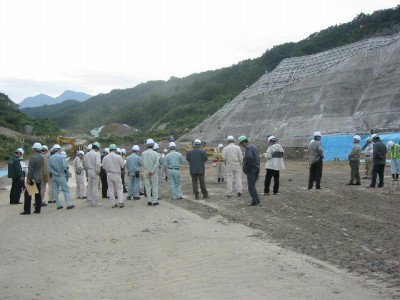

下流フィルタ部で盛立仕様の説明 上流を望む
![](images/23/23_genchi_pic2_kodamata05.jpg)
下流フィルタ部より左岸アバット部を望む 監査廊はトンネルタイプ
![](images/23/23_genchi_pic2_kodamata06.jpg)

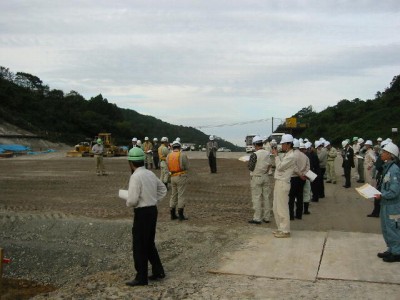

コア部より下流を望む 敷き均し 21t級ブルドーザ
転圧 20t級タンピングローラ
![](images/23/23_genchi_pic2_kodamata07.jpg)

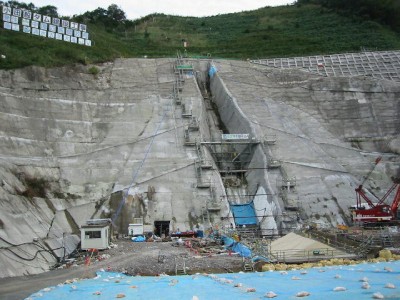

右岸部監査廊施工状況
![](images/23/23_genchi_pic2_kodamata08.jpg)

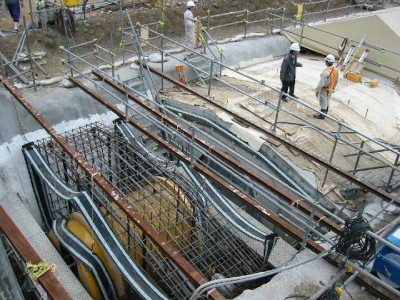

右岸部監査廊施工状況
鉄筋布設部スパン 2m、打設完了部スパン 3m
![](images/23/23_genchi_pic2_kodamata09.jpg)

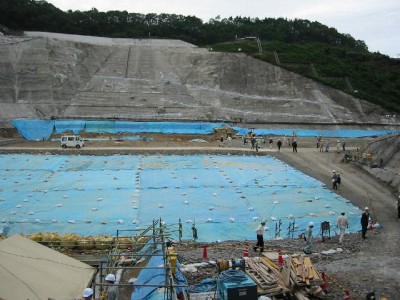

右岸より左岸を望む シート養生の先はコア横断道路
左岸監査廊はトンネルタイプ
![](images/23/23_genchi_pic2_kodamata10.jpg)

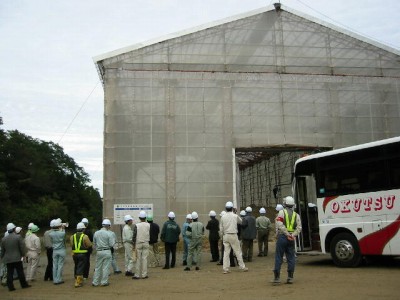

コア材乾燥設備 周囲は太陽光線が入るよう透明になっている
![](images/23/23_genchi_pic2_kodamata11.jpg)

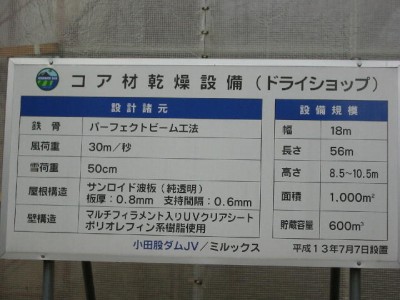

コア乾燥設備諸元
![](images/23/23_genchi_pic2_kodamata12.jpg)
コア材乾燥状況 左手前 ローム材
右手前 凝灰材
左手奥 ブレンド材
![](images/23/23_genchi_pic2_kodamata13.jpg)

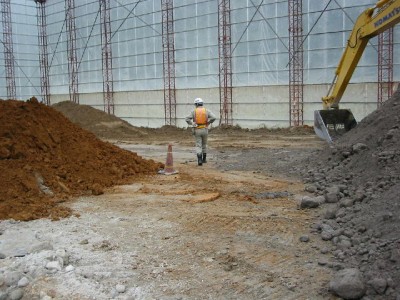

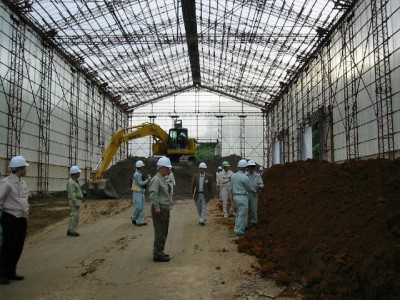

コア材乾燥設備内部
![](images/23/23_genchi_pic2_kodamata14.jpg)
小田股ダム企業体事務所での船上山ダム、小田股ダム工事概要説明
![](images/23/23_genchi_pic3_tomata01.jpg)
苫田ダム企業体事務所での概要説明
![](images/23/23_genchi_pic3_tomata02.jpg)

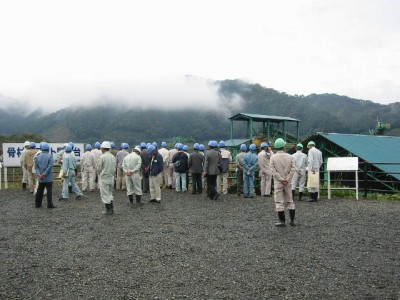

骨材プラント展望台での説明
![](images/23/23_genchi_pic3_tomata03.jpg)

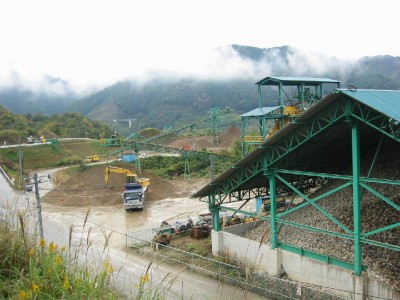

骨材プラント 粗骨材ストックヤード及び余剰骨材
![](images/23/23_genchi_pic3_tomata04.jpg)

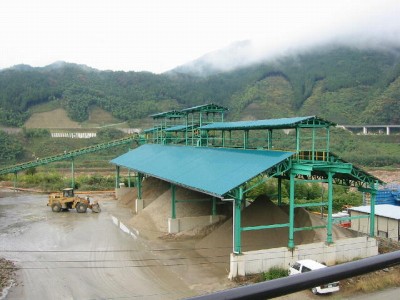

骨材プラント 砂ストックヤード
![](images/23/23_genchi_pic3_tomata05.jpg)

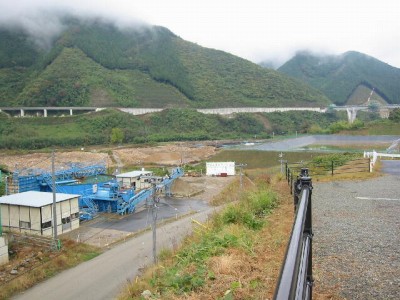

左 濁水プラント(400m3/h)
右奥 沈殿池(95,000m3)
沈殿池は最終的に覆土して貯水池内に埋める計画
![](images/23/23_genchi_pic3_tomata06.jpg)

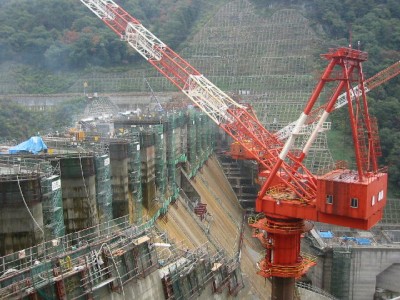

右岸天端より堤体下流を望む
ラビリンス型自由越流頂施工状況 手前13.5tクレーン
![](images/23/23_genchi_pic3_tomata07.jpg)

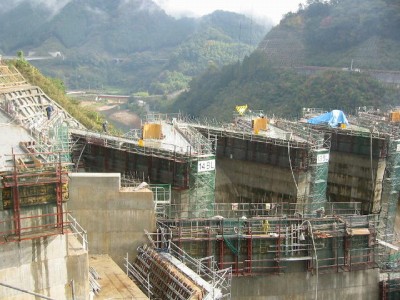

右岸下流よりラビリンス型自由越流頂施工状況
![](images/23/23_genchi_pic3_tomata08.jpg)

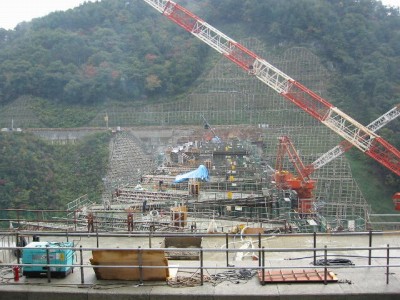

右岸天端より左岸を望む ラビリンス型自由越流頂施工状況
![](images/23/23_genchi_pic3_tomata09.jpg)

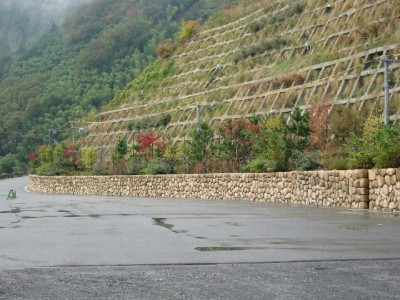

右岸頂部法面 法枠の中野樹林化(ランドスル)として中低木の苗木を植生している
![](images/23/23_genchi_pic3_tomata10.jpg)

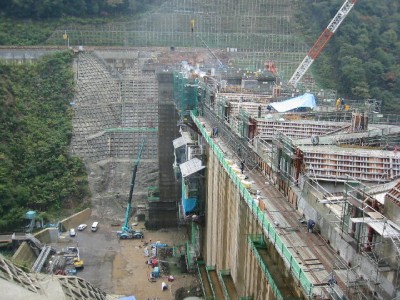

右岸より堤体上流
上位標高部は作業足場、下位標高部はグラウチング作業時の落下防止策を存置している
![](images/23/23_genchi_pic3_tomata11.jpg)

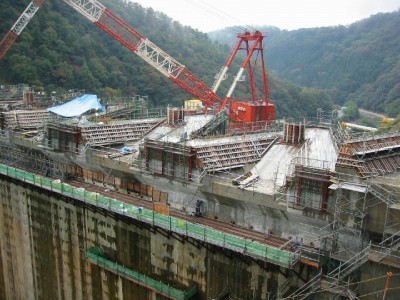

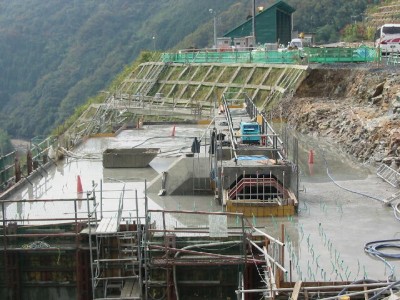

右岸上流よりラビリンス型自由越流頂施工状況
![](images/23/23_genchi_pic3_tomata12.jpg)

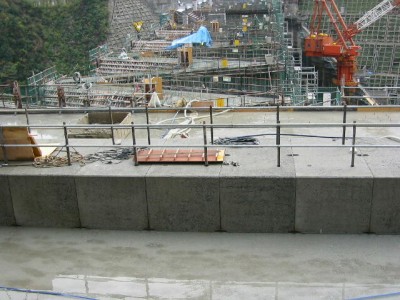

監査廊(プレキャスト)
![](images/23/23_genchi_pic3_tomata13.jpg)
監査廊(プレキャスト)
![](images/23/23_genchi_pic3_tomata14.jpg)

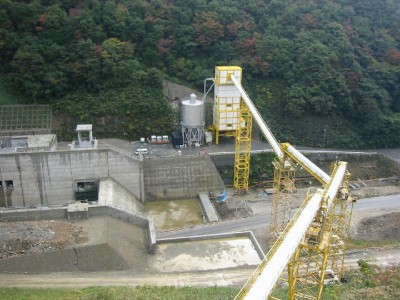

バッチャープラント(左岸減勢工下流)
![](images/23/23_genchi_pic3_tomata15.jpg)

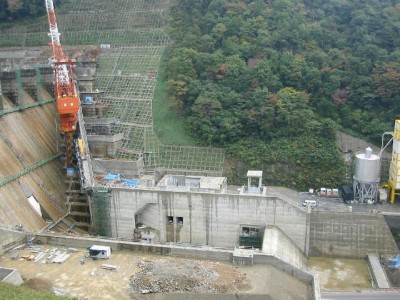

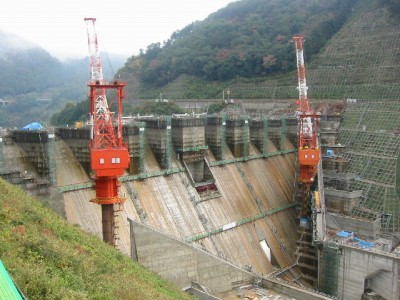

右岸下流より堤体を望む タワークレーン 13.5t×2基
![](images/23/23_genchi_pic3_tomata16.jpg)
堤体下流 減勢工及び利水放流設備放流口
![](images/23/23_genchi_pic4_tomataanbu01.jpg)

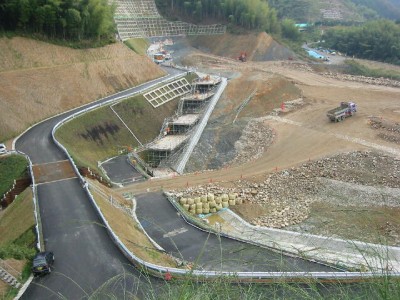

トウスラブ及びグラウチング施工中及び下流側ロック盛立中
![](images/23/23_genchi_pic4_tomataanbu02.jpg)

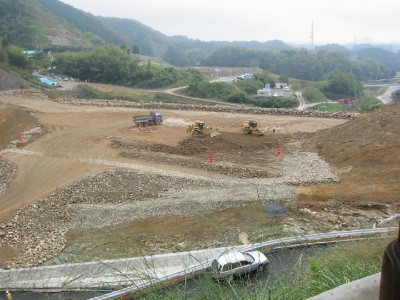

ロックT、U盛立中。1m撒き出し 18t振動ローラ6回転圧
![](images/23/23_genchi_pic4_tomataanbu03.jpg)
右岸展望台
![](images/23/23_genchi_pic4_tomataanbu04.jpg)

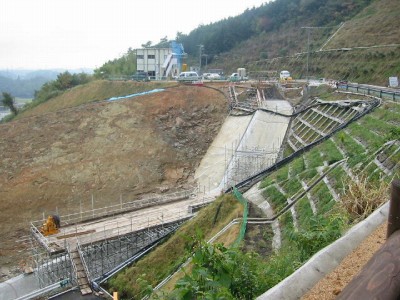

右岸トウスラブ トウスラブ下流に置き換えコンクリートを打設している
|
